GJB3947A規定了軍用電子測試設備通用要求、質量保證規定、交貨準備和說明事項，標準適用于電子測試儀器、系統，模塊及特殊設備。
在該標準中把軍用電子測試設備按照使用場所的不同分為四個等級。
產品分級：
1級設備：用于極為惡劣的工作環境條件，通常用于大氣條件無控制的環境，在運輸或使用中可能承受較嚴重的振動和沖擊，例如飛機、艦船、地面設備等；
2級設備：用為較為惡劣的工作環境條件，經常用在無保護的、大氣條件無控制的環境，在運輸可能受到一定程度的振動和沖擊，如固定或移動的野外場所的使用的設備；
3級設備：用于經常處于大氣條件大致可以控制的工作環境條件中，通常用于某一固定的場所，如室內實驗臺臺面上使用的設備；
4級設備：用于環境條件可控制及可防護的良好工作環境中，通常用于有充分保護且環境條件可以控制的工作場所，如用于實驗室的設備。
測試內容包括：
貯存溫度，工作溫度，相對濕度，低氣壓海拔高度，隨機振動，正弦振動，功能沖擊、傾斜跌落、強沖擊、水密、防濺水、防霉菌、鹽霧試驗、沙塵試驗、電磁兼容EMC、安全試驗、太陽輻射等。
貯存溫度：
1級和2級設備貯存溫度為-50℃-+70℃
3級和4級設備貯存溫度為-40℃-+70℃

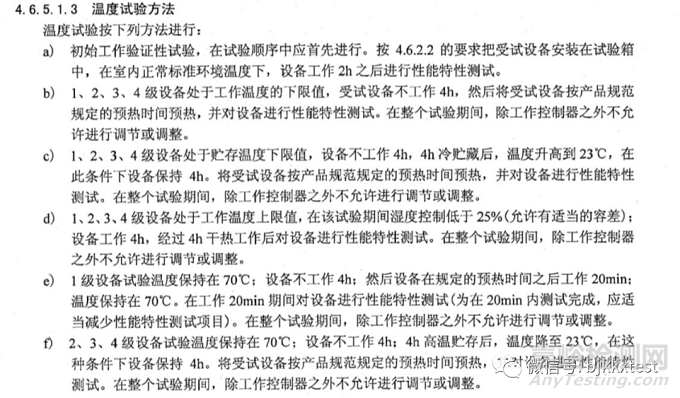

工作溫度：
1級設備工作溫度為-40℃-+55℃，要求設備在70℃工作20min;
2級設備工作溫度為-10℃-+55℃;
3級設備工作溫度為0℃-+50℃;
4級設備工作溫度為0℃-+40℃;

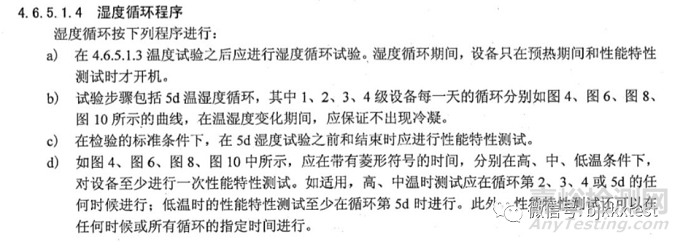

相對濕度試驗：
1級環境條件相對濕度
溫度低于10℃時濕度不加控制；溫度范圍10℃~30℃時，相對濕度為（5-95）％；溫度范圍為30℃~40℃時，相對濕度為（5-85）％；溫度為40℃以上時，相對濕度為（5-60）％.
2級、3級和4級環境條件相對濕度
溫度低于10℃時濕度不加控制；溫度范圍10℃~30℃時，相對濕度為（5-95）％；溫度范圍為30℃~40℃時，相對濕度為（5-75）％；溫度為40℃以上時（適用于2級，3級設備），相對濕度為（5-45）％.
振動試驗：

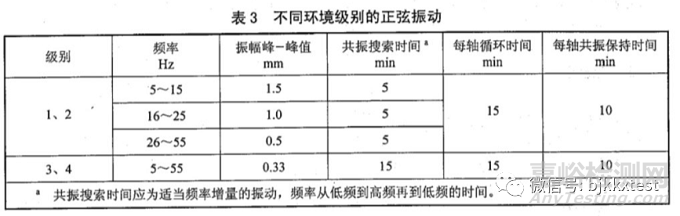

正弦振動試驗包括共振搜索、共振保持、掃頻循環試驗（測試頻率5Hz-55Hz）

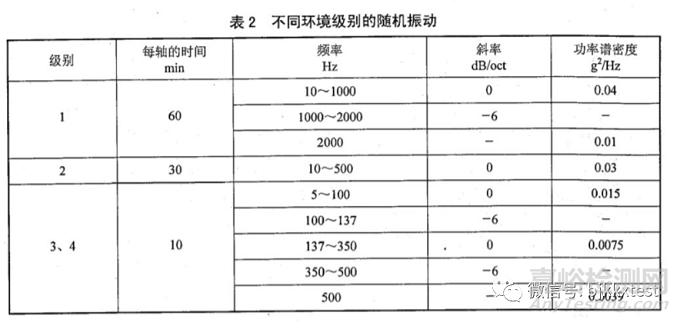

隨機振動試驗：1級設備每方向振動1小時，2級設備每方向振動30min,3級、4級設備每方向振動10min.
機械沖擊試驗：
1級、2級設備（294m/s2,11ms）3級、4級設備（196m/s2,11ms）半正弦波沖擊，沖擊三軸六方向，共計18次。
鹽霧試驗：
整機鹽霧和結構件的鹽霧試驗，結構件采用48小時的連續噴霧試驗。

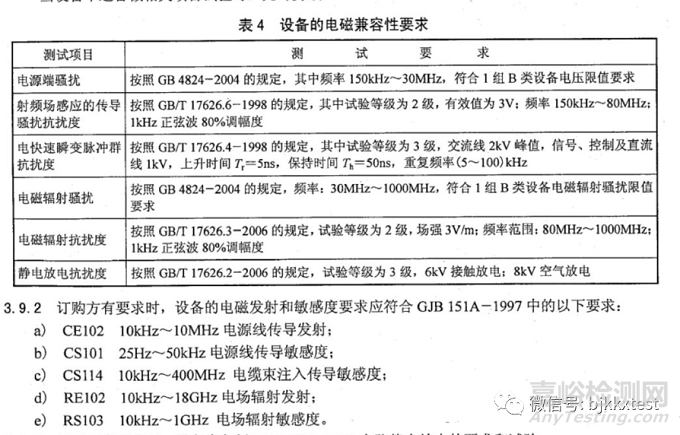

電磁兼容要求：
電源端發射試驗、射頻場感應傳導干擾、脈沖群干擾、電磁輻射發射、電磁輻射抗擾度、靜電放電抗擾度。
絕緣要求：
設備電源輸入端與機殼之間，有絕緣要求的外部帶電端子與機殼之間的絕緣電阻在標準大氣條件下不低于100MΩ，在潮濕環境下不小于2MΩ.
介電強度要求：
對于AC220供電設備，需要施加AC1500V工頻耐壓試驗，試驗時不應發生擊穿、飛弧和閃絡等現象。
泄漏電流要求：
設備工作期間，應測量外殼與地之間的泄漏電流，單臺設備的泄漏電流不應大于3.5mA。

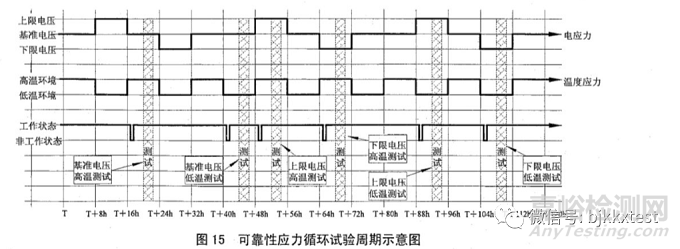

可靠性要求：
應根據訂貨方要求，具備MTBF平均無故障時間驗證報告。
對于該標準中的工作溫度和貯存溫度較GJB150A較為嚴苛，交變濕熱試驗周期為5天，較GJB150A寬松；振動沖擊試驗測試等級也不太高，測試通過的概率還是相對較高的，電磁兼容EMC測試對于相關防護未做好的來說，輻射發射和傳導發射容易出問題。
