案例問題

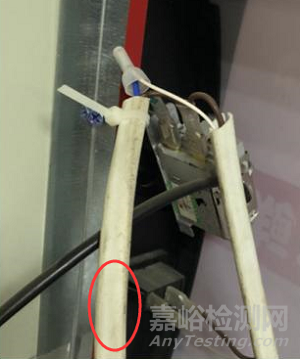

圖1 內部布線護套（圖源：實拍）
對此有不同的觀點：
觀點1：GB 4706.1-2005標準30.2.1條款“試驗不在電線絕緣上進行”，所以內部布線護套不需要進行灼熱絲試驗。
觀點2：內部布線護套應進行GWT550℃灼熱絲試驗。
哪一種觀點更合理?
案例分析
筆者個人認為觀點2更合理，理由如下：
1、灼熱絲試驗不在電線絕緣上進行，是因?yàn)殡娋€一般較細，不適合用灼熱絲試驗這種評價方法（如圖2所示），而不是“電線絕緣不需要耐熱試驗”。電線電纜用的是另外的評價方法——垂直或水平燃燒試驗，如圖3所示。
圖2 灼熱絲試驗（圖源：實拍）

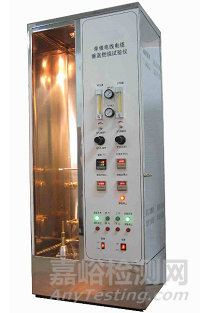

圖3 電線電纜燃燒試驗（圖片來源于網絡）
2、 案例問題所提的內部布線的護套不是“電線絕緣”。
3、案例問題所提的內部布線護套幾何尺寸足夠大，可以用灼熱絲試驗方法考核其耐燃性能。
綜上所述，案例問題中的內部布線護套應經受GWT550℃灼熱絲試驗，如果護套內有超過0.2 A（無人看管器具）/0.5 A（有人看管器具）的電氣連接，則應經受GWT750℃灼熱絲試驗。
標準條款
GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準
30.2.1非金屬材料部件承受GB/T 5169.11(idt IEC60695-2-11)的灼熱絲試驗，在550℃的溫度下進行。
在試樣不厚于相關部件的情況下，根據GB/T 5169.16(idt IEC60695-11-10)，材料類別至少為HB40的部件不進行灼熱絲試驗。
對于不能進行灼熱絲試驗的部件，例如由軟材料或發泡材料做成的，應符合ISO9772對HBF類材料的規定，該試樣不厚于相關部件。
這些試驗不在電線絕緣上進行。
注：耐燃試驗的選擇和順序如圖0.2所示。
30.2.2 對有人照管下工作的器具，支撐載流連接件的絕緣材料部件，以及這些連接件3 mm距離內的絕緣材料部件，經受GB/T 5169.11 (idt IEC 60695-2-11)的灼熱絲試驗，在如下條件下進行：
——對于正常工作期間其載流超過0.5 A 的連接件，750℃;
——其他連接件，650℃。
……
30.2.3 工作時無人照管的器具按30.2. 3.1 和30.2.3. 2的規定進行試驗。
……
30.2.3.2 支撐載流連接的絕緣材料部件，以及距這些連接處3 mm范圍內的絕緣材料部件，經受 GB/T 5169. 11（idt IEC 60695-2-11）灼熱絲試驗。但是，按GB/T 5169. 13(idt IEC 60695-2-13）其材料類別的灼熱絲至少達到下列起燃溫度值的部件，不進行灼熱絲試驗：
——對于正常工作期間其載流超過0.2 A 的連接件，775℃;
——其他連接件，675℃
試驗樣品不應厚于相關部件。
當進行GB/T5169.1 1(idt IEC 60695-2-11）的灼熱絲試驗，溫度如下：
——對于正常工作期間其載流超過0.2 A的連接件，750℃;
——其他連接件，650℃；
——支撐熔焊連接件的部件；
——支撐19.11.1所述低功率電路中的連接件的部件；
——印刷電路板的焊接連接件；
——印刷電路板上小元件的連接件；
——距這些連接處3mm內的部件；
注：小元件的例子：二極管、晶體管、電阻、電感、集成電路和不直接連接到電源的電容器
