您當前的位置：檢測資訊 > 科研開發
嘉峪檢測網 2024-10-15 08:40
試驗目的和失效機理
鹽霧腐蝕是一種常見和最有破壞性的大氣腐蝕，主要腐蝕成份是海洋中氯化鈉，它主要來源于海洋和內地鹽堿地區。鹽霧對金屬材料表面的腐蝕是由于氯離子穿透金屬表面的氧化層和防護層與內部金屬發生的電化學反應引起的。同時由于氨離子含有移動的水和能，易吸附在金屬表面的孔隙、縫隙而去取代氧化層中的氧，把不溶解性的氧化物變成可溶性的氯化物，對產品造成破壞。
鹽霧試驗已經可以對海邊的鹽霧環境進行加速，但是對于某些產品的長時間耐腐蝕要求，試驗時間很長，于是有企業開始尋求創新的鹽霧試驗加速方法來縮短測試時間，提高試驗的效率。
在《環境試驗手冊》中詳細介紹了鹽霧試驗設備、失效機理、試驗標準和試驗注意事項。其中專門對試驗條件進行了說明。和上面的加速試驗有所不同的是，無論是增加溫度、增加鹽霧濃度還是增加噴霧量并無法提高試驗的嚴酷程度。通過優化組合試驗的條件則可以提供更好的腐蝕化學反應環境來提高鹽霧腐蝕的發生速度。
試驗標準
高加速鹽霧試驗的應用到現在為止仍然非常的有限，所以暫時還沒有任何的公開標準給出具體的建議，另外即使是有限的幾家公司擁有一些經驗，但是并沒有對相應的資料進行公開。
針對鹽霧腐蝕的基本機理，腐蝕和鹽霧與氧氣相關，如果氧氣缺乏則相應的腐蝕速度會降低，為了更好的保證為腐蝕提供足夠的氧氣進行化學反應，最好的方式是噴灑鹽霧一段時間后引進新的空氣補充氧氣，并且保持一段時間使其可以進行化學反應后再噴灑鹽霧，如此往復可以最大程度的保證腐蝕的持續進行。
高加速鹽霧腐蝕試驗可以對如下的試驗參數進行調整來加速腐蝕，但是任何組合都需要進行驗證確認，因為每個材料的特性不同，并不是提高應力就可以加速腐蝕速度:
● 提高溫度；
● 提高濕度；
● 采用循環鹽霧試驗，鹽霧采用冷水；
● 采用循環鹽霧試驗，干燥空氣為高溫并且提高氧氣含量。
企業案例
對于金屬部件最大的挑戰之一就是腐蝕，尤其是在惡劣條件下使用更是如此，例如浴室里面的金屬零部件、在戶外使用的產品、汽車外飾件等等。考慮到較長的現場使用時間，相應的試驗時間就很長，非常有必要在現有的鹽霧試驗的基礎上進行加速來縮短試驗時間。
某金屬外殼用在戶外基站上，基站實際安裝在海邊，壽命要求為5年。采用傳統的鹽霧試驗需要花費很長時間，企業最終決定采用高加速鹽霧試驗堆產品進行評估。
高加速鹽霧腐蝕試驗條件:
●試驗時間：7天
●循環數：28循環
●循環噴霧時間：15分鐘
●循環干燥時間：15分鐘
●循環高溫高濕時間：5.5小時
●干燥空氣溫度：20℃
●鹽水溫度：20℃
●鹽水桶氯化鈉溶液濃度：40~60g/L
●噴霧量：每小時平均可收集1.0~2.0ml

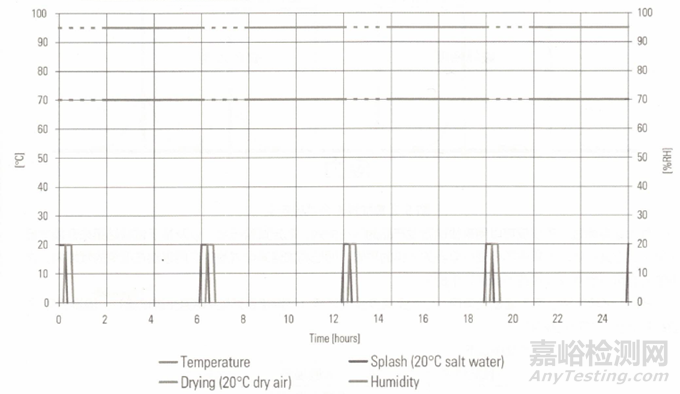

高加速鹽霧試驗條件
來源：Internet
